ゲルマラジオでＦＭ放送を受信したい

試作したＦＭゲルマラジオでは、予備実験によってＦＭ放送帯の同調と復調を確認しています。 しかし、アンテナや電界強度などの受信条件が整っていないことから、ＦＭ放送は受信できませんでした。 このため、高利得なアンテナが必要になりますが、波長が3.75メートル（ｆ＝80MHz）あるため、３エレメントの八木アンテナでもかなりのサイズになり、住宅事情のため受信実験が頓挫しています。 それでも一度は、実際のＦＭ放送を受信してみたいと思い、放送塔の近くに移動してでも受信しようと考えました。

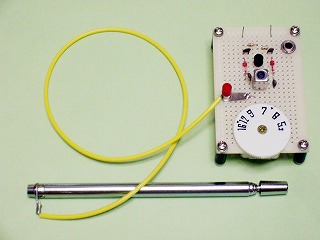

伸縮式指示棒をロッドアンテナに転用

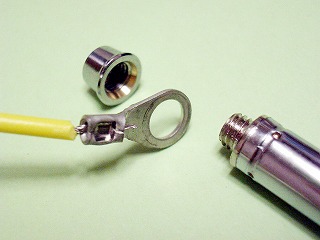

圧着端子(1.25-5)を利用して接続

当初、実験用の簡易アンテナとして、λ/４のワイヤーアンテナを使うつもりでした。 しかし、１００円均一ショップで伸縮式指示棒を見かけ、これをロッドアンテナに転用することを思いつきました。 購入した指示棒は、ニッケルコーティングされた銅製で、約６３ｃｍまで伸びるものです。 この指示棒に約３０ｃｍのコードを圧着端子を利用してねじ止めし、ゲルマラジオのアンテナ端子に接続します。 ＦＭラジオのアンテナは、やはりロッドアンテナが似合います。

いざ、放送塔へ

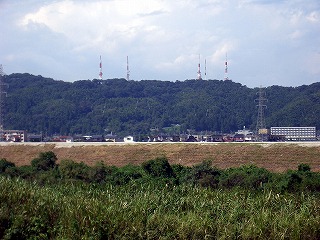

城山に建つ放送塔。画面左から、富山テレビ&ＦＭとやま、
チューリップテレビ、ＮＨＫ総合&ＦＭ、ＮＨＫ教育、ＫＮＢテレビ

富山県富山市の城山（海抜145.3メートル）には、ＦＭ局とＴＶ局の放送塔が集中しており、平野部を見通せる位置に建っています。 放送塔の近くには展望台（しらとり広場）があり、ＦＭとやまの放送塔(富山エフエム放送呉羽送信所、82.7MHz、1kW)から約30メートル、ＮＨＫ-ＦＭの放送塔（ＮＨＫ富山放送局呉羽ＴＶ・ＦＭ放送所、81.5MHz、1kW）から約200メートルと、受信実験に絶好の位置にあります。

（おまけ）展望台からの風景

この展望台に移動し、さっそく、イヤホンを耳に入れ、同調ダイヤルを回すと・・・ＦＭとやまが聞こえました！ 放送内容が十分聞き取れますが、アンテナの向きを変えたり手で触れたり、僅かな移動でも音量が増減します。 また、試作時の予備実験ではさほど感じなかったのですが、選択度が甘く、同調ダイヤルを回しても比較的広い範囲で受信してしまいます。 このため、ＮＨＫ-ＦＭが受信できません。 それならばと、展望台からＮＨＫ放送所の敷地入り口まで移動してみると、ＮＨＫ-ＦＭが受信できましたが、今度はＦＭとやまが受信できませんでした。 城山には車道（城山スカイライン）のほか、散策周遊路があり自然を満喫しながら歩くことも出来ます。 この周遊路を歩きながら受信すると、おおよそ放送塔２局の中間付近で、ＡＭ放送さながらにＦＭ２局が混信して受信する地点があり、この地点を過ぎると１局しか受信できない状況を確認しました。

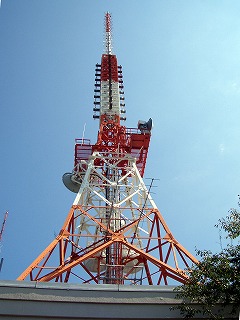

富山テレビ・ＦＭとやま共用の放送塔

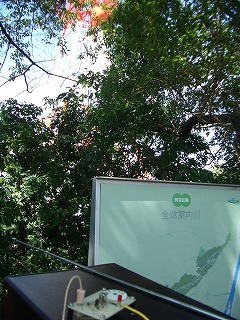

展望台からＦＭとやまを受信。
木が茂っており、放送塔がよく見えない。

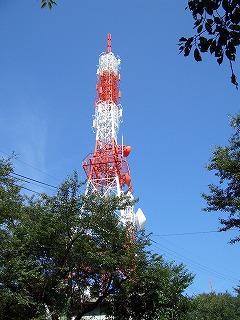

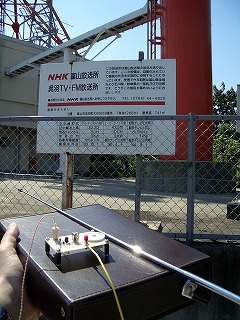

ＮＨＫ総合テレビ・ＮＨＫ-ＦＭ共用の放送塔

ＮＨＫ放送所の敷地入り口で受信。
しっかり聞こえます。

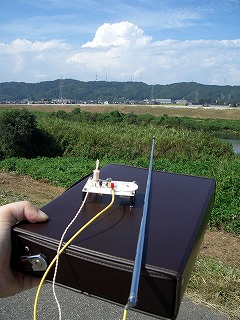

井田川の堤防でＦＭ放送を受信
（放送塔から水平距離で約２km）

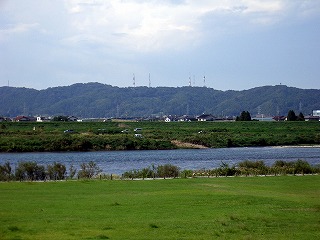

神通川の堤防では受信できず
（放送塔から水平距離で約3.5km）

今回はＦＭトランスミッターの電波ではなく、ＦＭ放送の受信を実際に確認することが目的だったので、放送塔の間近で受信したのですが、やはり、この簡易アンテナとゲルマラジオの組み合わせで、どれだけの距離まで受信できるか気になります。 時間の都合があったため、とりあえず、２箇所で受信を試すことにしました。 受信実験の候補地は、周囲に障害物がなく、放送塔を見通せる場所として河川の堤防道路を選びました。 まず、放送塔から水平距離で約２キロメートル離れた井田川の堤防道路へ移動したところ、僅かな音量ですが、ＮＨＫ-ＦＭが聞こえます。 ぎりぎり聞き取れる感じの音量です。 こんな簡易なアンテナで聞こえるのですから、しっかりしたアンテナを利用すれば、間違いなくゲルマラジオの受信エリアになる印象を受けました。 次は、放送塔から水平距離で約３．５キロメートル離れた神通川の堤防道路へ移動しましたが、ここではさすがに受信は確認できませんでした。

今回の屋外移動実験で、正真正銘、ＦＭゲルマラジオで実際のＦＭ放送を受信できました。 また、簡易なロッドアンテナながら、放送塔の間近だけでなく、意外にも２キロメートル離れた場所でＦＭ放送の受信を確認できたことは、成果といえるでしょう。 しかしながら、アンテナ回路の影響かもしれませんが、選択度が悪いことも露見しました。 ＦＭ受信もＡＭ受信と同じく、ゲルマラジオはアンテナ回路が重要であると実感した１日でした。
