無線や電子回路などの設計、検討に必要な計算を行うページです。主にゲルマラジオ(ゲルマニウムラジオ)で必要とするものを対象とします。

オンライン版(当サイトのページ上でネットサーバーが計算、使用言語はPHP)とオフライン版(Windowsソフトウェアでパソコンが計算、使用言語はDelphi)があります。計算対象の種類は現在のところオフライン版が多いですが、一部にオンライ版のみの対応、機能強化したものが存在します。

当サイトのページ上で計算

インターネットに接続中であれば、自由にご利用できます! 計算式ごとにページが分かれています。

(メニュー)設計計算

周波数と波長の計算 [New]
アンテナの設計などに必要な波長と周波数の関係を相互に換算します。
周期と周波数の計算
周波数と周期の関係を相互に換算します。
LC共振周波数の計算
コイル、コンデンサー、(直列、並列)共振周波数の関係を計算します。
ソレノイドコイルの巻数とインダクタンス
コイルの巻き数、長さ、直径、インダクタンスの関係を算出できます。
容量等からソレノイドコイルの巻数を求める
受信したい下限周波数などを考慮してソレノイドコイルの巻き数を算出します。
長岡係数
ソレノイドコイルの形状から長岡係数を算出します。
ループアンテナの巻き数 [New]
中波用ループアンテナの必要な巻き数を算出します。
センターローディング・コイル [New]
センターローディング・アンテナのローディング・リアクタンス、コイルのインダクタンスを求めます。

Windowsソフトウェアで計算

Windowsパソコンにソフトウェアをインストールして計算します。ネットに接続していない環境でも計算できます!

ゲルマラジオ設計支援プログラムGRDS

「ゲルマラジオ設計支援プログラム GRDS」は、受信機の基本形であるゲルマニウムラジオ(鉱石ラジオ)について、アンテナ回路、同調回路、検波回路、出力回路に関する計算を手軽に行なえる無料のWindowsソフトです。オンライン版以外の計算式も搭載しています。(掲載の画像はVer2.0)

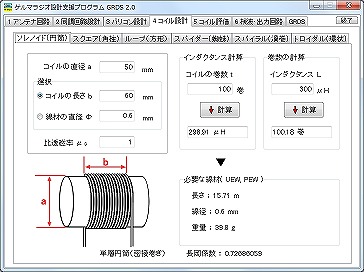

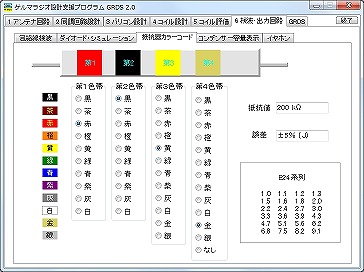

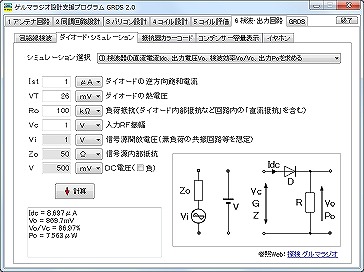

ソレノイドコイルのGRDS計算画面 ダイオードシミュレーションのGRDS計算画面 抵抗器のカラーコード計算画面

詳しくは、GRDSインフォメーション へどうぞ。
